YTC820 雷击冲击试验系统

        冲击电压试验系统是模拟脉冲高电压的试验设备。在现实生活中,脉冲高电压是经常可以遇到的。例如自然界的闪电打雷,落雷处将会出现非常高的脉冲电流和电压,周围也会感应出很高的脉冲电压;又如在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上,将会导致设备损坏并危及人身安全,因此进行冲击电压的试验研究是非常必要的。另一方面,模拟自然的雷电现象进行放电机理的研究也是很有意义的。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481
产品图集 操作手册 产品视频
产品简介 PRODUCT INTRODUCTION

        冲击电压试验系统是模拟脉冲高电压的试验设备。在现实生活中,脉冲高电压是经常可以遇到的。例如自然界的闪电打雷,落雷处将会出现非常高的脉冲电流和电压,周围也会感应出很高的脉冲电压;又如在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上,将会导致设备损坏并危及人身安全,因此进行冲击电压的试验研究是非常必要的。另一方面,模拟自然的雷电现象进行放电机理的研究也是很有意义的。

控制系统主要测控功能:
测量显示量:
直流充电电压、变压器原边电流、发生器本体球隙距离
状态显示量:
主电源接触器的合切状态、接地装置的投切状态、发生器球隙的触发状态、发生器充电电压极性状态
控制:
        控制功能具有手动、自动和程序控制功能,各层次功能相对独立。采用可控硅调压方式,具有充电电压反馈测量系统。
点火球隙及截波球隙距离可手动及自动调整,并在液晶面板上显示。具有可调时延的截波触发脉冲,并具有发生器点火触发的反馈系统。采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。
       液晶面板可指示冲击发生器的充电电压及充电过程,精度为1%,可由面板直接输入充电电压和充电时间。具有充电异常保护功能,可自动或手动发出触发点火脉冲冲击发生器工作状态的指示,如自燃、未触发、充电异常、充电稳定等。设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程、响警铃报警。
保护及联锁:
过电流保护、过电压保护、充电异常保护、门开关连锁、接地机构连锁、极性转换连锁


产品特征 PRODUCT FEATURES
技术参数 TECHNICAL PARAMETERS

控制系统技术参数:
充电电压 整定范围 0~100.0kV
工作范围 10.0~100.0kV
整定偏差 ≤±1%
不稳定度 ≤±1%
整定分辨 0.1kV
充电时间 整定范围 30~180s
整定分辨 1s
报警时延 2s
加压次数 整定范围 1~999
保护设定 过流保护值 可设定
过压保护值 可设定
动态充电保护 可选择
输出冲击稳定性 大于99%

应用领域 APPLICATION FIELD

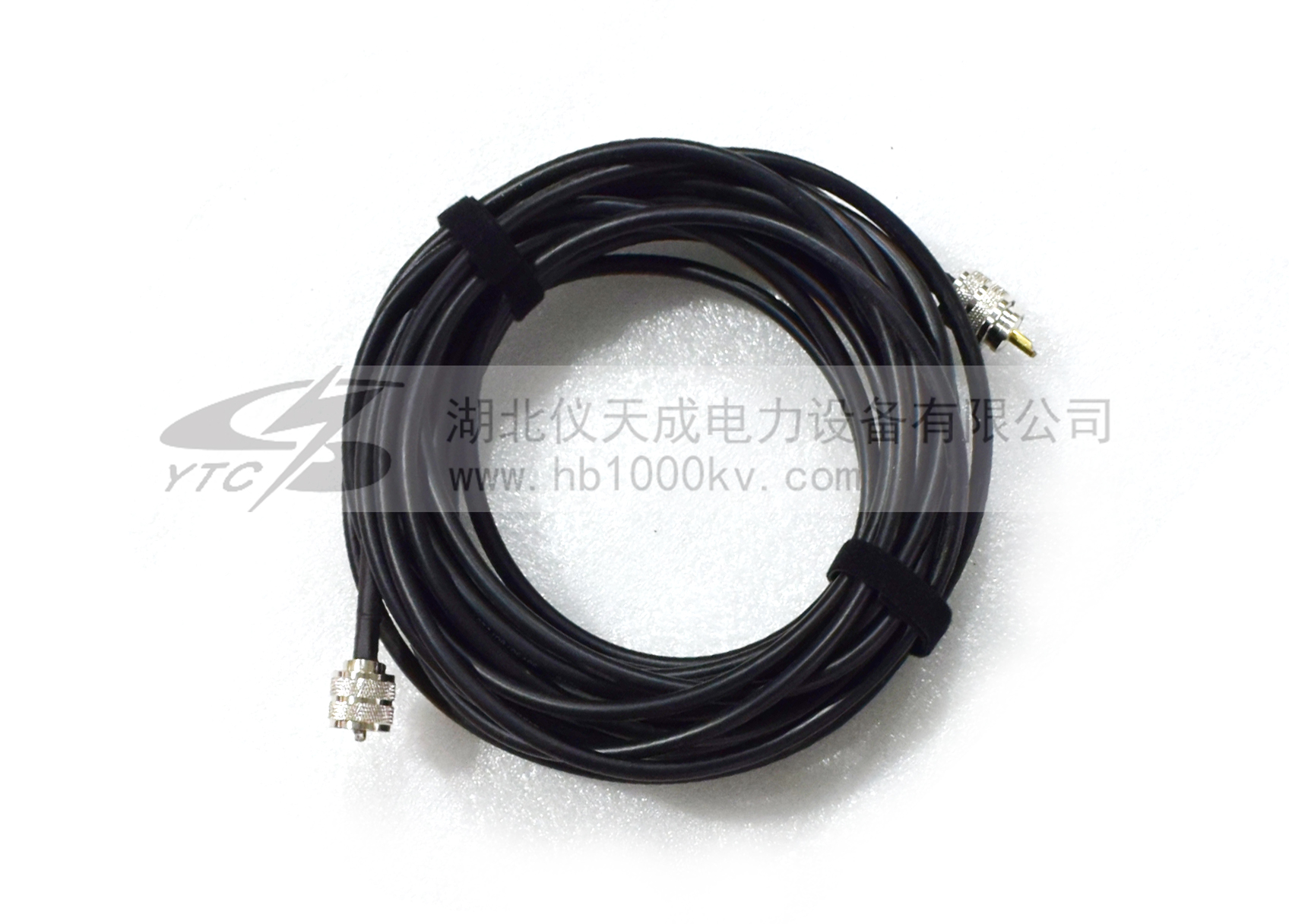

附件配件 ACCESSORIES ACCESSORIES
权威鉴定 AUTHORITY TO IDENTIFY

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证。
