YTC2330高低压电流互感器变比测试仪

YTC2330高低压电流互感器变比测试仪可在不断电、不改线的情况下检测35KV及以下的计量装置用电流互感器的变比和极性。
有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性达到少记费的窃电行为。YTC2330高低压电流互感器变比测试仪使用简便、易于携带、安全系数高，是用电稽查人员使用非常顺手的检测工具。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

YTC2330高低压电流互感器变比测试仪可在不断电、不改线的情况下检测35KV及以下的计量装置用电流互感器的变比和极性，从而有效的防止高压计量用户采取更换高低压电流互感器或电流互感器铭牌以及改变二次线极性达到少记费的窃电行为。YTC2330高低压电流互感器变比测试仪使用简便、易于携带、安全系数高，是用电稽查人员使用非常顺手的检测工具。

产品特征：
1.可测量35KV及以下高低压电流互感器的变比；
2.可测量35KV及以下高低压电流互感器的极性；
3.可检测35KV及以下电流互感器高低压侧相别的对应性；
4.可测量35KV及以下高低压线路的电流幅值；
5.大容量锂离子能充电电池，连续工作10小时；
6.闭口钳式设计，比开口式设计大大提高了精度；
7.长U形钳口，被测物宽度可达55mm，可方便测量较宽的铝排；
8.无线传输距离远，穿越障碍物能力强；
9.采用特殊处理方法，现场抗干扰能力强；
10.可存储测量结果；
11.真时钟功能；
12.图形化宽温、宽视角液晶，在低温和强烈阳光下均能看清楚；
13.全汉字显示，提示清晰，界面友好；
14.触摸式按键，方便的人机接口；
15.伸缩绝缘杆，携带方便。

产品别称：高低压电流互感器变比测试仪，高低压CT互感器变比测试仪。

技术参数 TECHNICAL PARAMETERS

项目	技术参数
功能	高低压电流互感器一二次回路的电流、变比、极性、相别、漏电流在线测试；变压器两侧电流大小、变比在线测试
电源	DC6V 碱性干电池(1.5V AAA×4)连续工作30小时
测试方式	钳形CT
传输方式	无线传输，直线传输距离20m
显示模式	LCD：128dots×64dots；蓝屏背光功能，适合昏暗场所
LCD尺寸	显示域：44mm×27mm
仪表尺寸	主机：宽高厚75mm×170mm×30mm 高压检测仪：宽高厚76mm×255mm×31mm 低压电流钳：宽高厚70mm×175mm×38mm

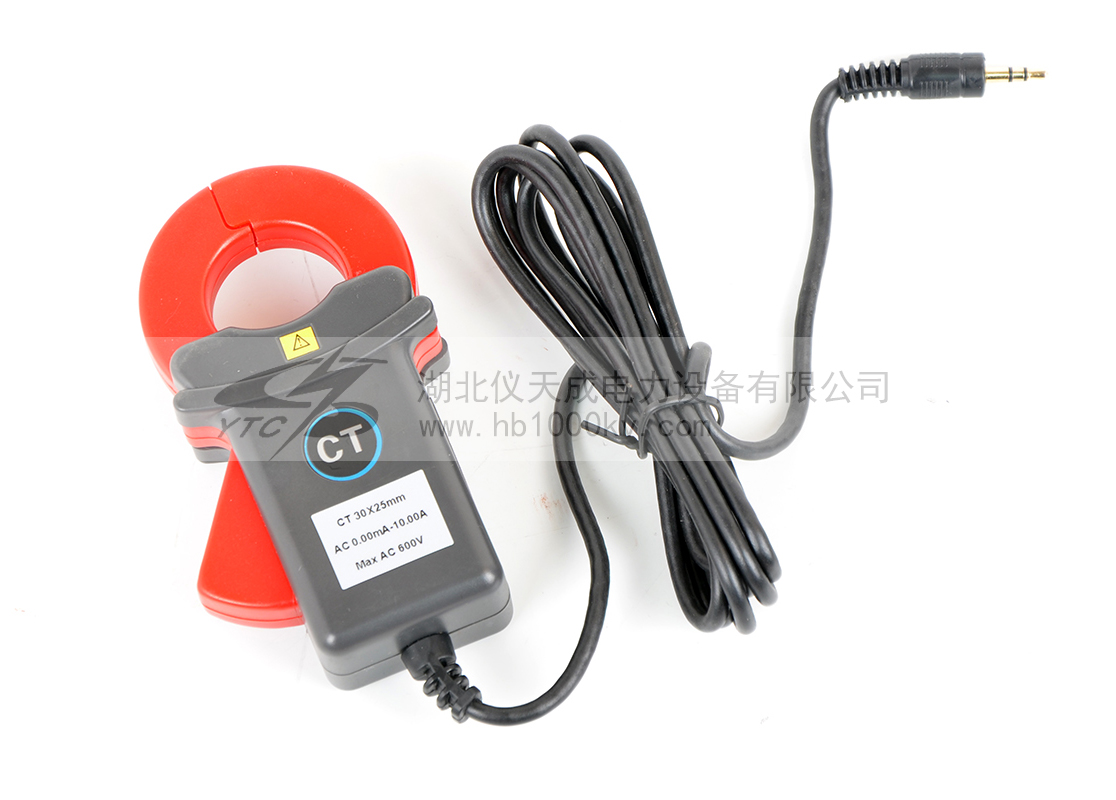

钳口尺寸	高压检测仪：φ48mm 低压电流钳：25mm×30mm
采样速率	3次/秒
测量范围	高压检测仪：0.0mA～1000A 低压电流钳：0.00mA～10A
分辨率	高压检测仪：0.1mA；低压电流钳：0.01mA
换档	全自动换档
一次回路测试精度 (23℃±3℃，80%RH以下)	0.0mA～10.0A: ±1%±5dgt
	10.0A～49.9A: ±2%±5dgt
	50.0A～199.9A: ±3%±5dgt
	200A～600A: ±4%±5dgt
	601A～1000A: ±5%±5dgt
二次回路测试精度	0.00mA～10A: ±0.5%±5dgt (23℃±3℃，70%RH以下)
变比	3种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；以变压器10kV/380V的10kV-YY的折算变比)，变比最大1：1千万(1.0K7)
数据存储	3000组，按HOLD键保持数据并自动编号存储（掉电或更换电池不会丢失数据）
线路电压	60kV以下线路测试(必须带5节绝缘杆操作)
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按HOLD键+POWER键可以进入数据查阅模式
溢出显示	超量程溢出功能：“OL A”符号显示
无信号指示	当主机没有收到发射信号时提示“无信号”
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池
仪表质量	主机：240g(含电池) 高压检测仪：335g(含电池) 低压电流钳：150g 总质量：5kg(含仪表箱和绝缘杆)
外界干扰	无特强电磁场；无433MHz、315MHz同频干扰
工作温湿度	-25℃～45℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
绝缘杆尺寸	φ32mm，1m/节,5节
低压电流钳引线长	2米
绝缘强度	高压检测仪：AC100kV/rms (第5节绝缘杆与高压电流钳钳芯之间) 主机与低压电流钳：AC1000V/rms
结构	防滴漏Ⅱ型（高压检测仪）
