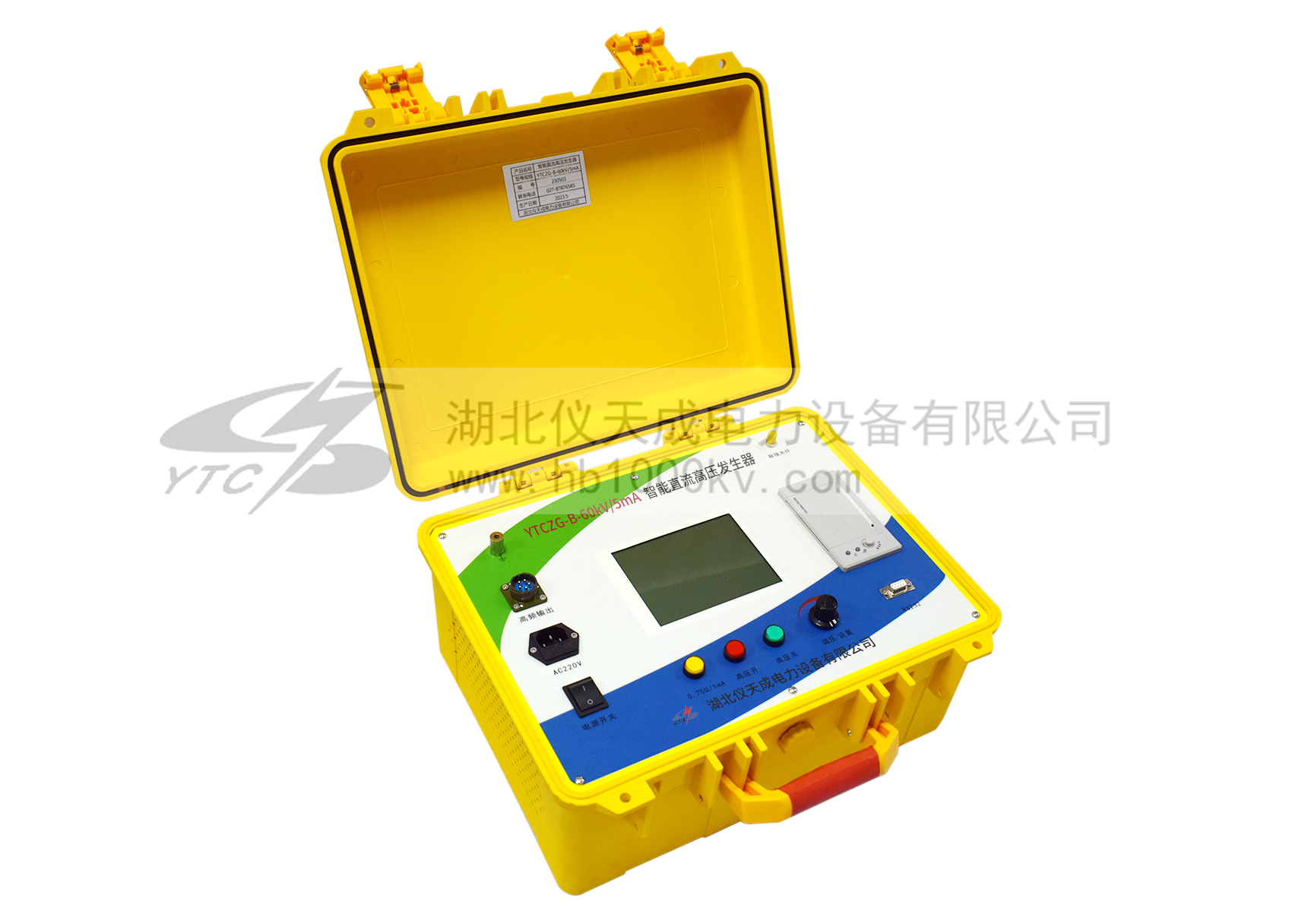

YTCZG-B-60kV/5mA直流耐压测试仪

ZG-B系列智能型直流高压发生器是在我公司推出的新一代智能化产品，本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。该产品主要技术特点及功能有：采用大屏幕点阵液晶显示屏，并具有人机对话功能；氧化锌避雷器全自动测量功能：重复性好，精度高；自动试验功能：预设试验电压，输出电压可恒压保持等。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

ZG-B系列智能型直流高压发生器是在我公司推出的新一代智能化产品。该产品主要技术特点及功能有：①采用大屏幕点阵液晶显示屏，并具有人机对话功能；②氧化锌避雷器全自动测量功能：重复性好，精度高；③自动试验功能：预设试验电压，输出电压可恒压保持；④自动计时功能：对试验加压时间进行预设置并计时，计时完毕后自动降压；⑤高压过压整定采用微处理器比较，精度高，可靠性好；⑥保留手动试验模式。⑦数据存储功能，可即时捕获试验参数和自动保存试验结果；

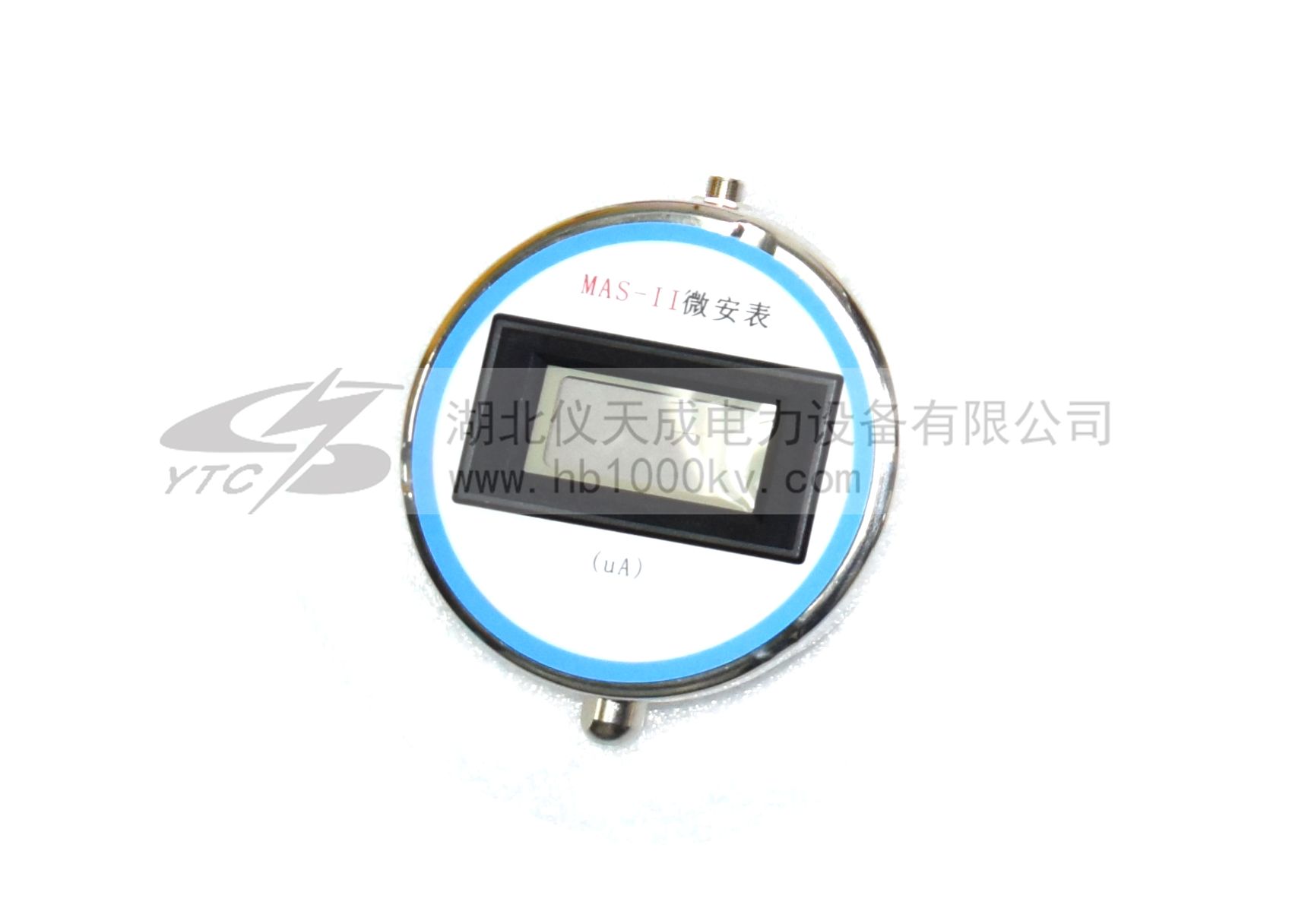

⑧根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏。⑨红外线遥测多功能直流高压微安表，可用于多节避雷器不拆导线完成每节避雷器的试验任务。测量单元全屏蔽，显示和红外线发射发射管全部用导电玻璃封闭后与金属壳相联接。接收部分显示值与发射部分显示值完全同步。对于多节110Kv-500Kv MOA避雷器停电预试可不拆高压导线完成每节避雷器的直流试验项目。接收部分尾端有一个低压侧泄漏电流引入插座，配有专用屏蔽高压引线，如果一般做泄漏试验时，接收部分默认，只接收高压试品电流。

本试验器广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

产品别称：直流高压发生器、直高发、高压发生器

技术参数 TECHNICAL PARAMETERS

ZG-B系列主要技术指标

规格技术参数	60/2	60/5	120/2	120/5	200/2	100/200 4/2	200/3	100/200 6/3	200/5	300/2	200/300 3/2	300/3	100/200/300 9/4/3	300/5	200/300 7.5/5	400/2	400/5
输出电压(kV)	60	60	120	120	200	100/200	200	100/200	200	300	200/300	300	100/200/300	300	300	400	400
输出电流(mA)	2	5	2	5	2	4/2	3	6/3	5	2	3/2	3	9/4/3	5	7.5/5	2	5
输出功率 (W)	120	300	600	600	400	400	600	600	1000	600	600	900	900	1500	1500	800	2000
充电电流(mA)	3	7.5	3	7.5	3	6/3	4.5	9/4.5	7.5	3	4.5/3	4.5	10.0/6/4.5	7.5	8.5	3	7.5
机箱重量(kg)
倍压重量	12.0	12.0	8.7	8.7	10.2	12.5	10.2	12.5	10.2	16.0	19.0	16.0	20.5	16.0	19.0	22	23
倍压筒尺寸 (mm)	Φ150×600	Φ150×600	Φ110×700	Φ110×700	Φ110×930	Φ150 ×1010	Φ110×930	Φ150 ×1010	Φ110 ×930	Φ130 ×1200	Φ150 ×1310	Φ130 ×1200	Φ150 ×1430	Φ130 ×1200	Φ150 ×1310	Φ150 ×1510	Φ150 ×1510
电压测量误差	1%±2个字
电流测量误差	1%±2个字
过压整定误差	≤1%
0.75切换误差	≤1%
波纹系数	≤1.0%
电压稳定度	随机波动、电源电压变化±10%，≤1.0%
工作方式	间断使用：额定负载30分钟； 1.1倍额定电压使用：10分钟
环境温度	-15℃～50℃
相对湿度	当温度为25℃时不大于90%（无凝露）
海拔高度	2000米以下

YTCZG-B-60kV/5mA直流耐压测试仪
