YTC630G电缆路径仪

我司研发的YTC630G电缆路径仪是主要用于供、用电部门快速抢修，快速查找地下管线故障的高科技仪器。解决了多年来困扰供电部门带电寻径的问题，解决了故障管线准确路径寻测难的问题，开辟了金属管线寻径新领域。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介 PRODUCT INTRODUCTION

产品简介：

YTC630G系列地下管线探测仪能在非开挖的情况下，对地下管道、电缆、光缆进行精确定位和埋土深度测量，精确查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器、蓝牙无线通讯、GPS定位、专业数据分析软件自动成图、检测报告自动生成等最先进技术，具有超强抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。

YTC630G电缆路径仪主要应用于城市供电局、县电力局、铁路供电段、大中型企业（石油、化工、煤矿、电厂、钢厂）、院校、物业小区、城市路灯、高速公路、通信维护等部门，为供、用电部门快速抢修、快速查找地下管线发挥着巨大的作用。

产品特点：

（一）功能多
1、发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。
2、接收机功能: 用于对地下管道、电缆的位置、走向、埋深及管中电流测量。
3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能，适合夜间抢险使用。
5、YTC630G系列接收机特有功能: 用于故障（管道故障是指外防腐层破损，电缆故障是指外护层损坏）定位, 检测地下管线的绝缘破损情况。
6、电流测量：测量发射机施加到被测管线上的电流。
7、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。
(二)定位精度高
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精确度。
1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量或水平梯度的变化, 据其最大值的位置来定位;
2、极小值法: 用谷值模式, 通过测定垂直分量的变化, 据其最小值的位置来定位。
(三)测深方法多
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法；
2、单水平线圈80%法、50%法;
3、45度法。
(四)抗干扰性强
1、观测参数多: 既可测水平分量、垂直分量又可测水平梯度。
2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。
3、工作频率多:
发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收机频率：无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。（型号不同，频率稍有不同）
根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。
(五)操作简便
1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到最佳，测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长, 使用成本低
发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。
（七）发射机交直流两用

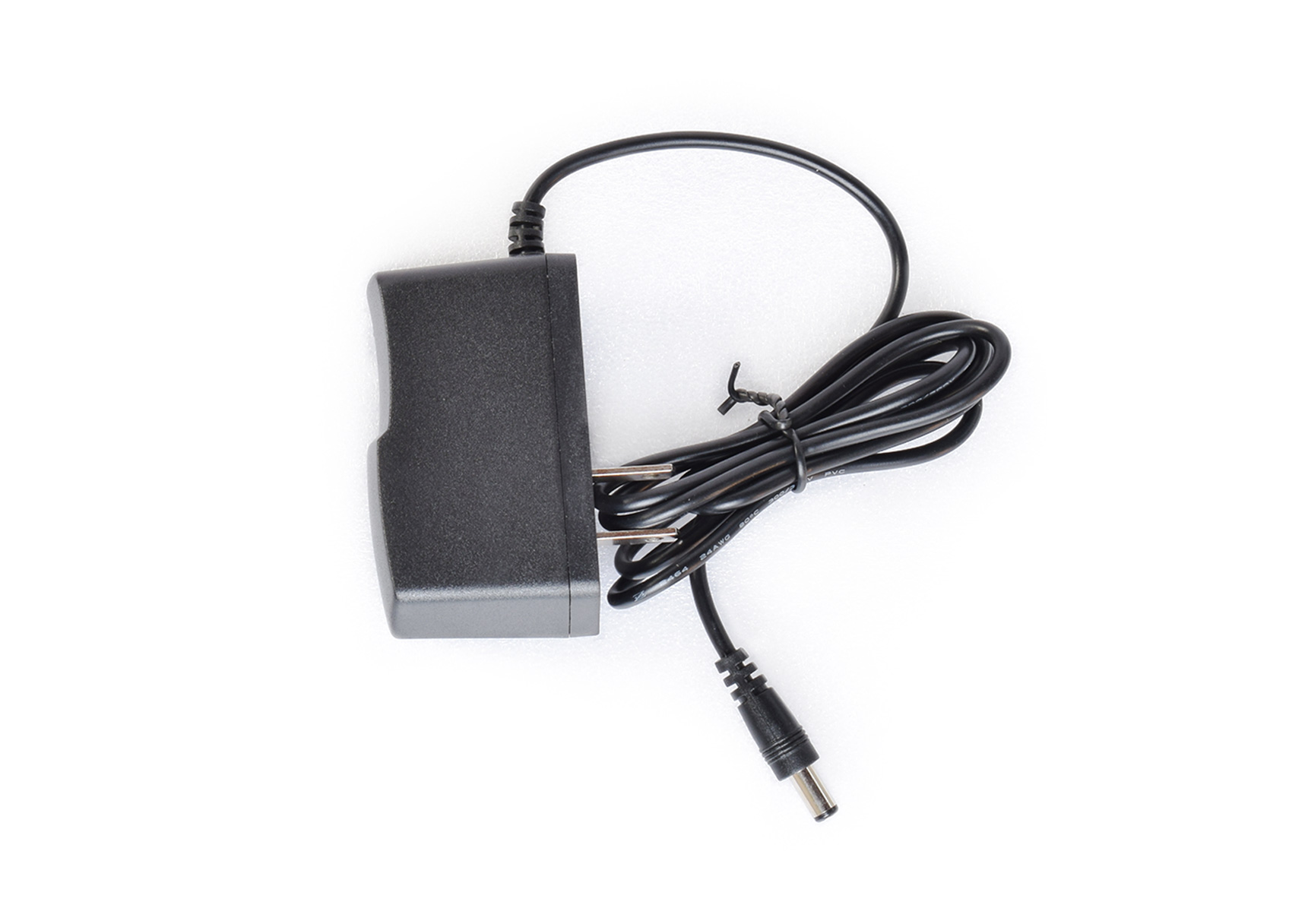

正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。

产品别称：电缆路径仪、电缆路径探测仪、电缆管线仪

技术参数 TECHNICAL PARAMETERS

（一）接收机参数

定位精度	深度的±5％
深度测量精度	深度的±5％（无邻近管线干扰）
电流测量精度	实际电流的±5％
深度测量范围	＜6米
工作模式	谷值法、峰值法、宽峰法、峰值箭头法
工作频率	无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz（工作频率根据产品的规格型号不同而略有差异）
工作温度	-20℃～＋50℃
电池	7.4V锂电
外形尺寸	595mm×136mm×238mm
重量	1.6Kg（包括电池）

(二)发射机参数

输出功率	10W
工作频率	128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz （工作频率根据产品的规格型号不同而略有差异）
工作模式	直连、感应和夹钳三种模式自动转换
电池	14.8V内置锂电池组
工作温度	-20℃～＋50℃
外形尺寸	348mm×228mm×84mm
重量	2.5Kg（包括电池）
