YTC851係列CVT串聯諧振檢驗用升壓裝置

我公司開發的全自動CVT串聯諧振升壓試驗裝置，該裝置調諧、分段升壓全部按照設定的程序自動完成，大大降低了現場操作的難度，即使是沒有任何經驗的試驗人員，也可以順利完成效驗工作中的升壓過程。裝置分為一體式和分體式兩種，分別適用於車載、試驗室內及現場使用。
- 采用金屬渦輪傳動結構，調節自如且耐磨損；
- 全自動分階段升壓，配套效驗儀分階段升壓計時；
-顯示低壓電壓、低壓電流、高壓電壓、分階段%比電壓及計時；
-具備接線檢查、電容測試、資料查詢等菜單功能

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

主要技術特點：

具備接線檢查功能：可以自動檢測回路接線是否正確；
具備回路電容量測試功能：能夠測試回路總電容量；
全自動升壓功能：自動調諧，自動分段升壓，自動二次微調諧；
可調電抗器的設計采用鐵芯式結構，漆包導線繞組，幹式矽膠澆注，電抗器采用玻璃絲纏繞
絕緣筒外殼，具有足夠的電氣機械強度、必要的散熱能力，電抗器外殼自帶可移動刹車底座，方便現場操作。
可調電抗器采用渦輪減速電機調節鐵芯間隙，以改變其電感量。
可調電抗器鐵芯電動無極調節，使用戶快捷的找到諧振點。
可調電抗器采用特殊調節結構，大大降低了調感式結構固有噪音。

產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、CVT諧振、CVT檢驗用諧振升壓裝置

設備技術性能：

輸出電壓波形好，回路處於工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。

需要電源容量小。由於回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。

當試品發生擊穿，回路失諧,電抗器立即起到限製短路電流作用，回路電流隻有正常工作電流的1/Q，不會加劇對被試品的破壞。

本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬範圍的調節其電感值，

電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。

電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大於65K。

調感電抗器操作性能平穩、靈敏、無卡澀，並可連續可調，氣隙位置指示與電感值有對應關係，指示位置應正確、可靠。

電抗器操作係統的連接為軟連接，具有一定的調節範圍。

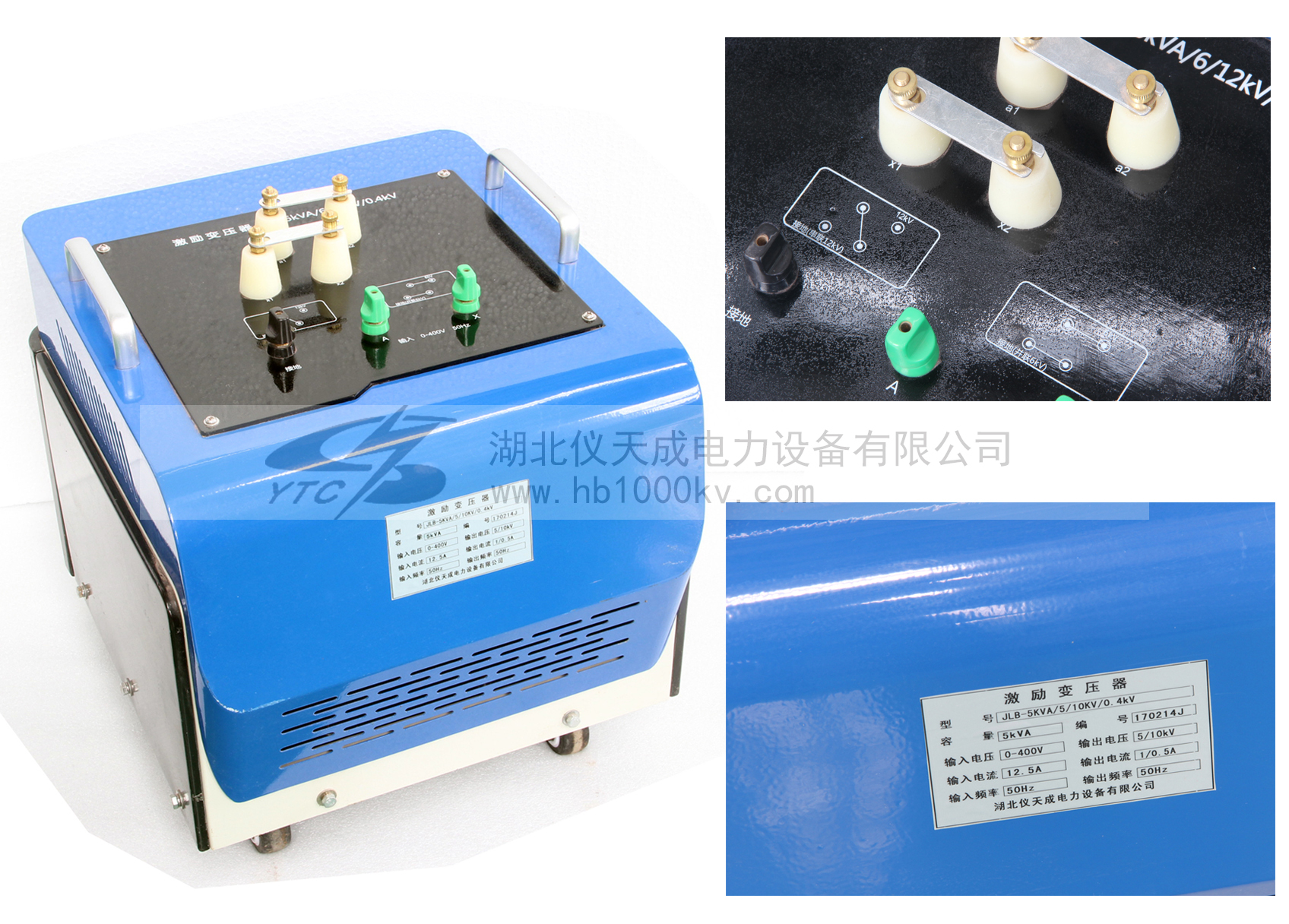

勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min，不發生閃絡、擊穿。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

YTC851(C)全自動CVT諧振升壓裝置產品介紹：基本技術參數

型號	額定容量（KVA）	輸入電源（V）	額定電壓（kV）	額定電流（A）	工作頻率（Hz）	波形畸變率	工作時間	溫升	品質因素	測量精度
110kV CVT諧振升壓裝置諧振升壓裝置	40	220/380	80	0.5	50	輸出電波形畸變率 ≤1%	額定負載下允許連續15min 過壓1.1倍1分鍾	額定負載下連續運行15min後溫≤65K	裝置自身Q≥15(f=50Hz)	係統有效值1.5級
220kV CVT諧振升壓裝置諧振升壓裝置	80	220/380	160	0.5
500kV CVT諧振升壓裝置諧振升壓裝置	360	380	360	1
1000kV CVT諧振升壓裝置諧振升 1050壓裝置	1050	380	700	1.5

一體式可調電抗器技術參數

項目	技術參數
額定工作電壓	160kV-700kV
額定工作電流	0.5A、1A、1.5A
額定電感量範圍	480-1050H
額定調節間隙範圍	0-140mm
連續工作時間	15min
溫升	小於60度
工作頻率	50Hz
可調電抗器尺寸	Ф500*1500mm

分體式可調電抗器技術參數

項目	技術參數
額定容量	20kVA
額定電壓	40kV
額定電流	0.5A
品質因素	Q≥16
額定電感量範圍	252H±20%
連續工作時間	15min
可調電抗器尺寸	Ф280*600mm
重量	約60kg/節

分體式固定電抗器技術參數

項目	技術參數
額定容量	20kVA
額定電壓	40kV
額定電流	0.5A
品質因素	Q≥16
電感量	232H
連續工作時間	15min
可調電抗器尺寸	Ф280*335mm
重量	約35kg/節

控製箱技術參數：

項目	技術參數
額定輸出容量	5kVA-60kVA
工作電源	220/380V±10%V 工頻
輸出電壓	0 - 250V/400V
額定輸出電流	25A-150A
運行時間	額定容量下連續15min
溫升	額定容量下連續運行15min元器件最高溫≤65K
噪聲水平	≤50dB
重量	約12kg
