YTC5986智能蓄電池充電放電綜合測試儀

YTC5986智能充電放電綜合測試儀集充電、放電、單體檢測、在線監測和活化五合一體，一機多用。減少企業成本，降低維護人員的勞動強度，為蓄電池和UPS電源維護提供科學的檢測手段。
- 集充電、放電、單體檢測、在線監測和活化五合一體，功能齊全，還可以一機多用
- 智能三階段充電、恒流放電、實時在線巡回檢測每個單體電池參數

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品介紹：
YTC5986智能充電放電綜合測試儀集充電、放電、單體檢測、在線監測和活化五合一體，一機多用。減少企業成本，降低維護人員的勞動強度，為蓄電池和UPS電源維護提供科學的檢測手段。
YTC5986智能充電放電綜合測試儀采用新型功耗元件，實現恒流放電、智能三階段充電、均充/浮充、恒流/恒壓自動轉換功能；實時在線巡回檢測每個單體電池或整組電池的電壓，實時在線顯示、檢測、記錄單節或整組電池的電壓，同時將數據存貯或傳送至PC機；大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定並控製電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控；自動放/充電，可對蓄電池進行活化，延長電池的使用壽命。充/放電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤；配套的數據處理軟件對放/充電采集的數據信息進行處理，分析電池剩餘容量，生成各種圖表，為分析電池性能提供了科學的依據。

產品特征：
1.集充電、放電、單體檢測、在線監測和活化五合一體，功能齊全，一機多用。
2.智能三階段充電、恒流放電、實時在線巡回檢測每個單體電池參數。
3.功耗元件采用新型PTC陶瓷電阻，安全，無紅熱現象，壽命長。
4.單片機至U盤數據轉存技術的應用，解決了大容量數據存貯問題。
5.充/放電結束，數據經U盤轉存或經RS232接口上傳計算機後台處理後可自動生成各種圖表，電池性能一目了然。
6.便攜式設計，方便流動性強的用戶使用。
7.液晶屏顯示，全中文菜單提示，操作簡便，智能化程度高，可設定電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控。
8.實時在線監控功能：實時在線監測、顯示所有測試數據：電流、電池組電壓、單體電池電壓、時間、容量等，同時將數據存貯並傳送至PC機,顯示並打印各種圖表。
9.自動放充電功能：設定放/充電的電流、時長、容量及其電壓的高限、低限，可以循環一次放電、充電過程。
10.電池活化功能：設定放充電循環次數，可對蓄電池組進行活化。
11.自動停機功能：在下列條件任意一條滿足時自動停止放/充電：時間到、容量到、單體電池保護電壓到以及整組電池保護電壓到。
12.保護功能：如有電壓異常情況發生，自動停止充電或放電。
13.電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流和單體電池電壓。
14.U盤數據轉貯功能：充電、放電、自動放充或者電池活化結束後，可把采集的數據轉存到U盤，再由U盤將放/充電采集的數據轉存到PC機中，經配套的數據處理軟件處理後，顯示、打印各種圖表。為判別整組或單體電池的優劣提供科學的依據。RS232接口通訊：實現計算機實時監測或充電、放電、自動放充或者電池活化結束後的數據轉存。

產品別稱：蓄電池綜合測試儀，智能蓄電池充/放電測試儀，蓄電池充放電綜合測試儀，

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
適用蓄電池組	48V
電池組電壓	DC48V
放電電流	0-50A連續可調
充電電流	0-50A連續可調
工作模式	可單機使用，可並機使用，可並聯恒流模塊使用
保護性能	輸入端過壓保護，LCD提示；
	電池電壓極性反接保護，蜂鳴器告警；
	過流保護，LCD提示；
	85℃過熱保護，LCD提示，蜂鳴器告警；

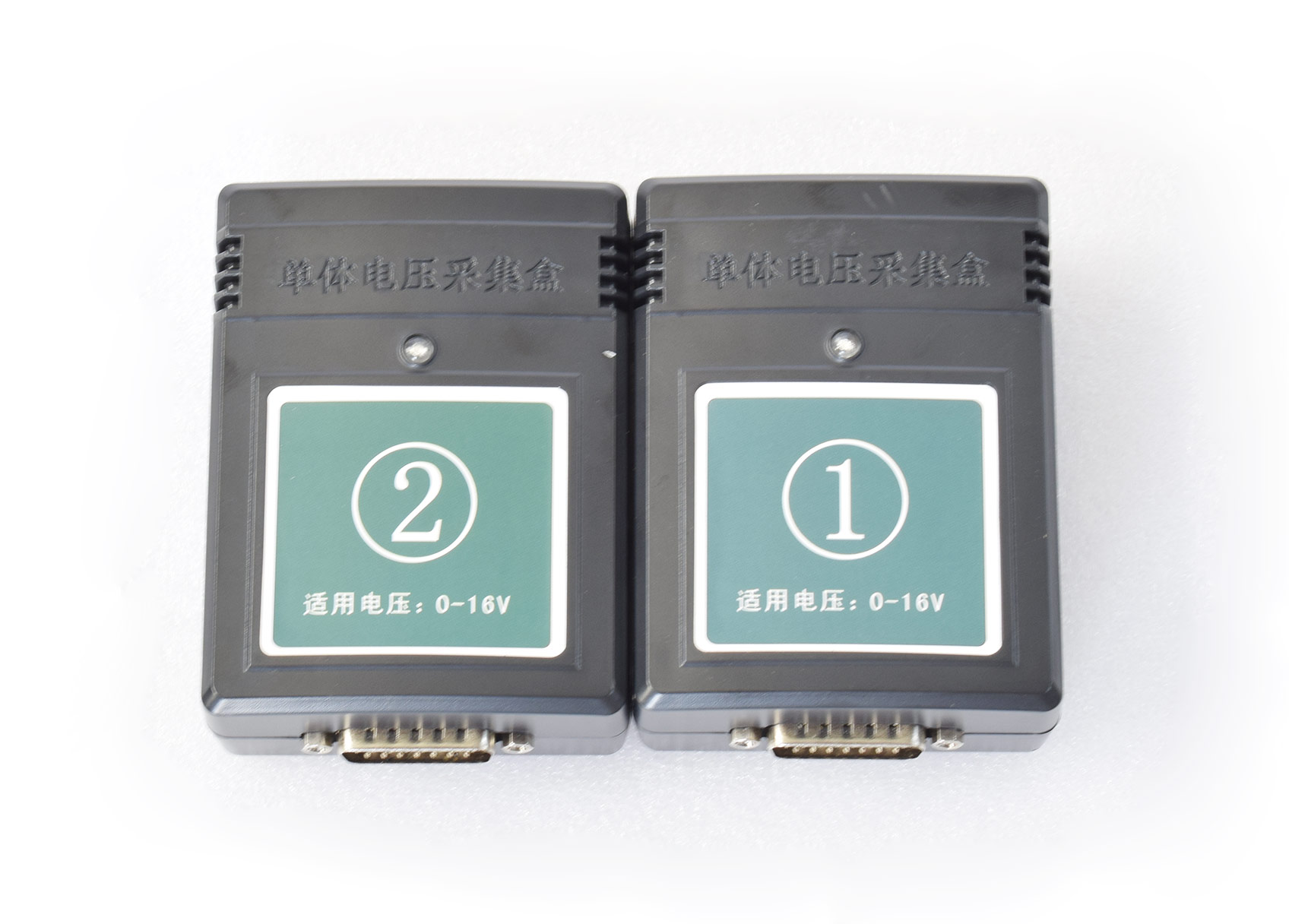

單體電壓采集	采用433射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，隻要總電壓不超過門限，每組電池數量不限，可以同時監測1～16組射頻無線監測模塊，一個射頻無線監測模塊可同時監測12隻單體電池
控製精度	放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05%
PC機通信	RS485接口
數據保存容量	2Gbit FLASH
工作環境	散熱	強製風冷
	溫度	工作範圍：-5～50℃ 貯藏溫度：-40～70℃
	濕度	相對濕度0～90%（40±2℃）
	海拔	額定海拔4000米
	噪音	﹤60dB
工作電源	電壓	48V充電機：單相三線製: 220V AC （–20%～+30%），頻率:45～65Hz；
		110V充電機：三相三線製: 380V AC （–20%～+30%），頻率:45～65Hz；
		220V充電機：三相三線製: 380V AC （–20%～+30%），頻率:45～65Hz；
	耐壓測試	輸入－機殼：2200Vdc 1min
		輸入－輸出：2200Vdc 1min
		輸出－機殼：700Vdc 1min
	安全性	滿足EN610950
接線	交流輸入	國標公插座，適用1～1.5mm²電纜儀器放電源與充電電源請分別接連。
	直流輸出	儀表35mm²電纜快接插頭（紅正黑負）
