YTC6220E 网络基站定相核相仪

YTC6220E网络基站定相核相仪，简称网络基站定相核相仪，是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相，完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能，用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

产品简介 PRODUCT INTRODUCTION

YTC6220E网络基站定相核相仪，简称网络基站定相核相仪，是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相，完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能，用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

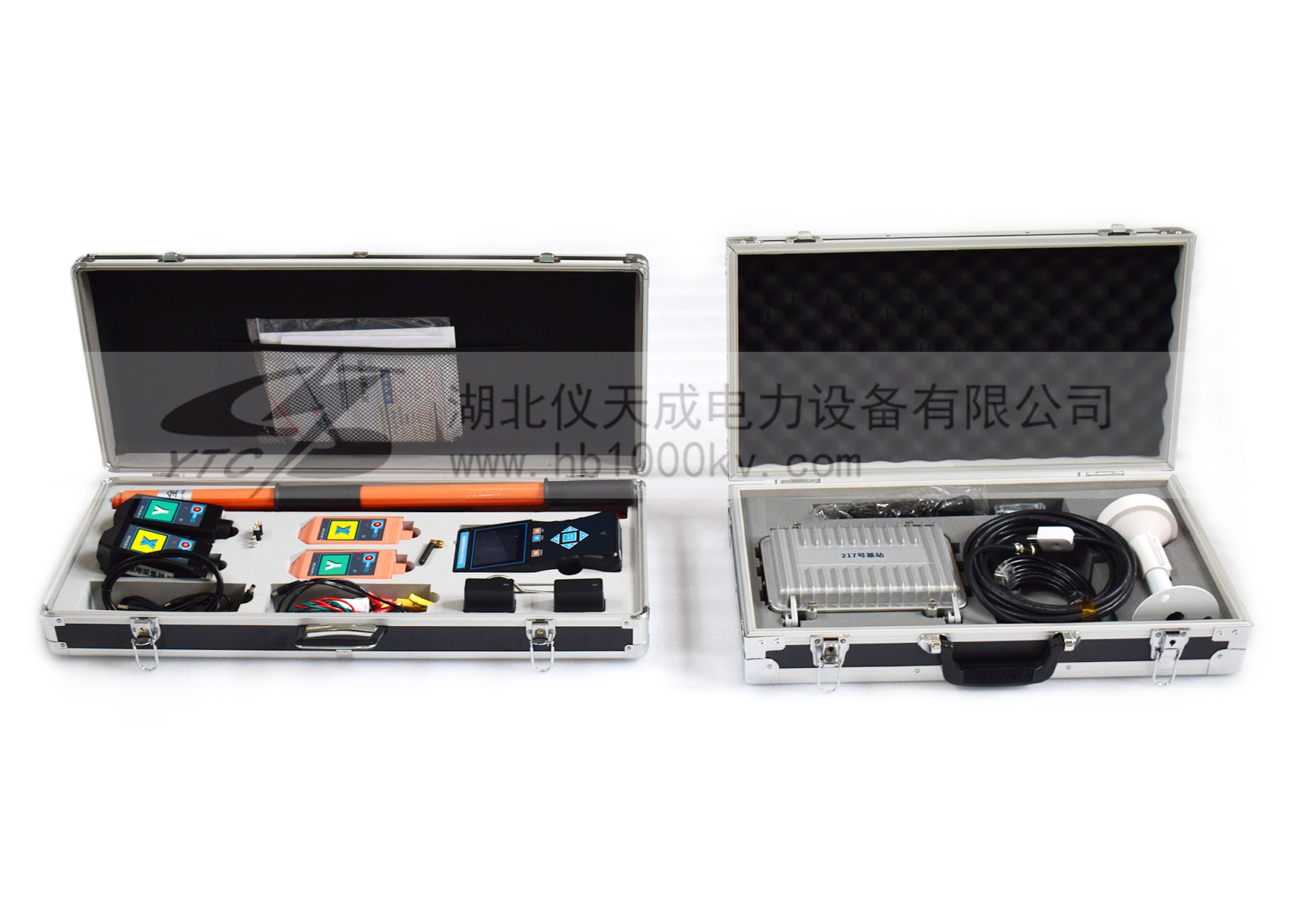

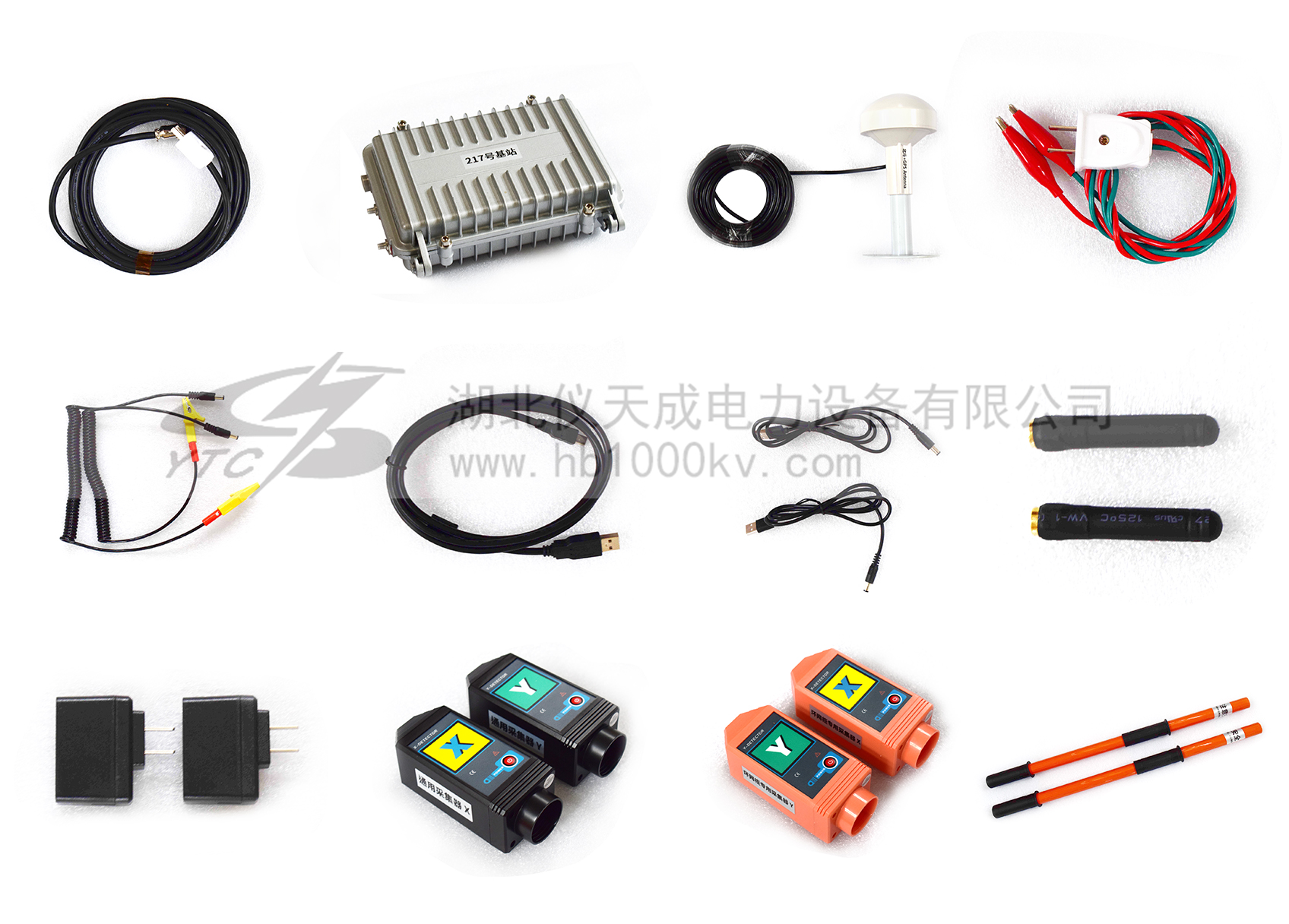

本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、4G天线、4G卡、伸缩绝缘杆等组成。
全球卫星定位系统：基站、手持接收器都内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时及定位，确保测试精准。

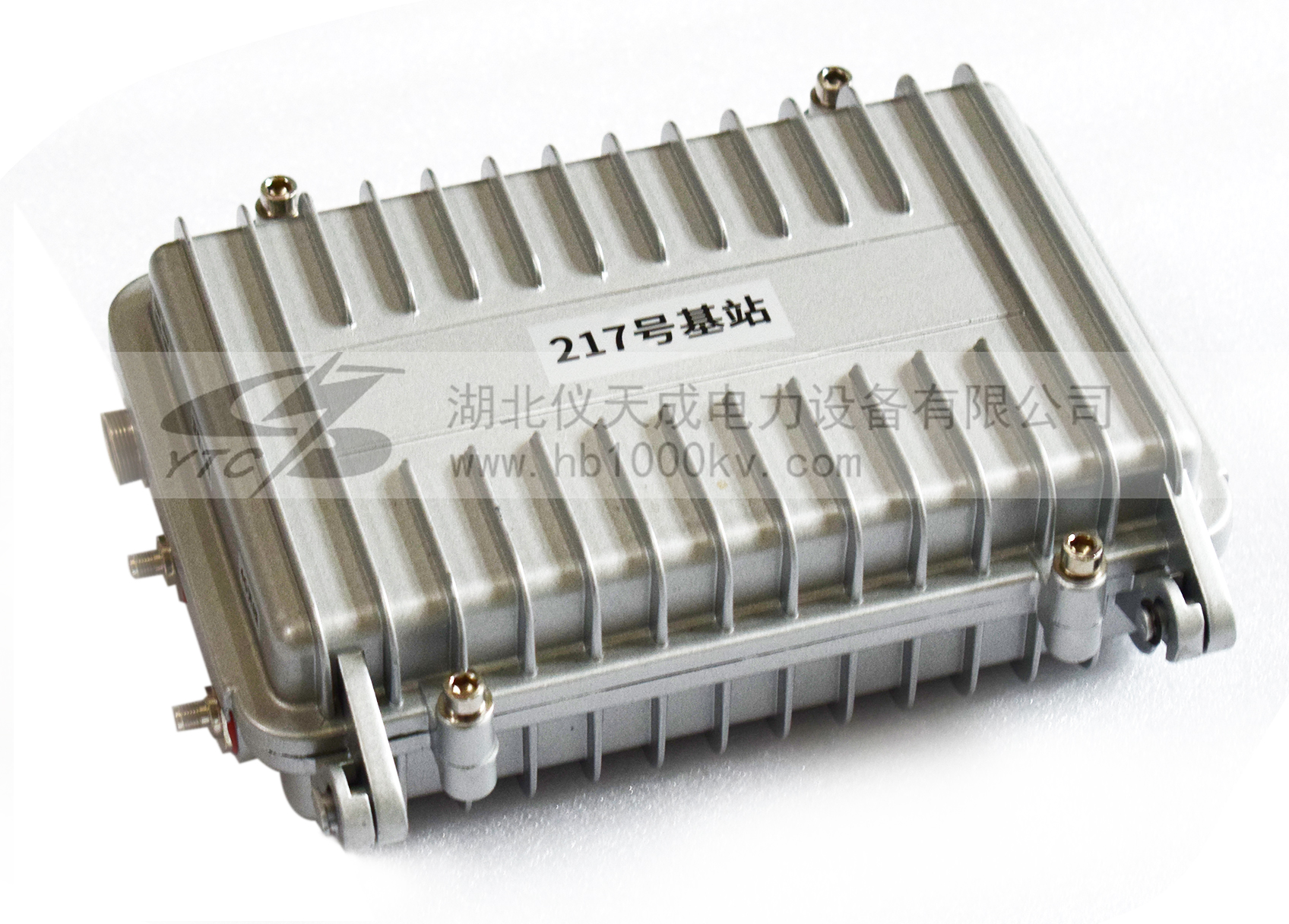

基站群：基站群由多个基站组成，本系统设计可以兼容255个基站。基站采用全铸铝外壳，防水设计，安装于10kV变压器二次输出端。其内置GPS模块、4G模块、315MHz/433MHz无线通讯模块，作为参考标准源，基站将采集到的相位、频率等信号通过互联网传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比。

服务器群：多个服务器组成服务器群，服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比，得出相位差等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的相位信息，可以准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，并统一色标工作。

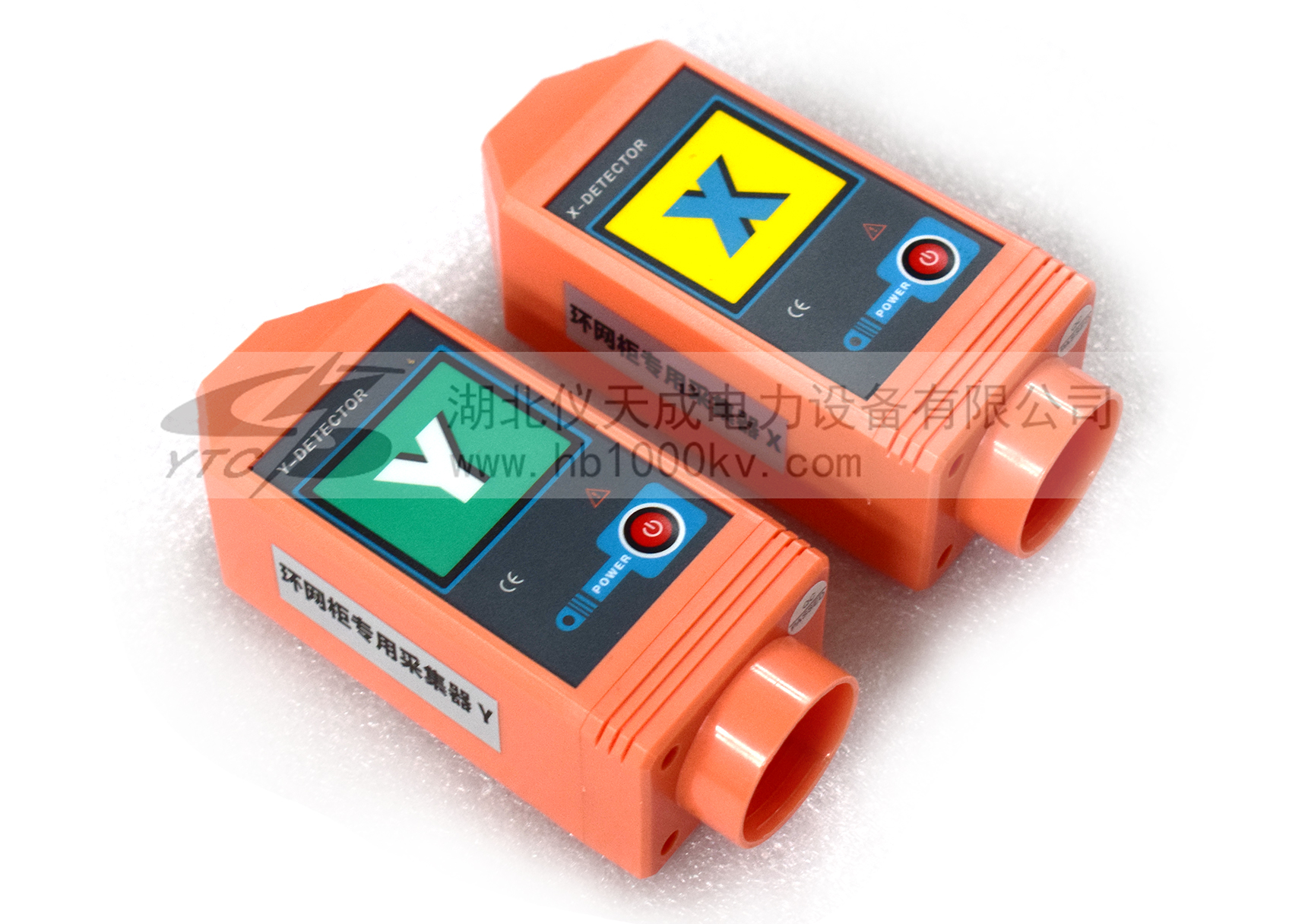

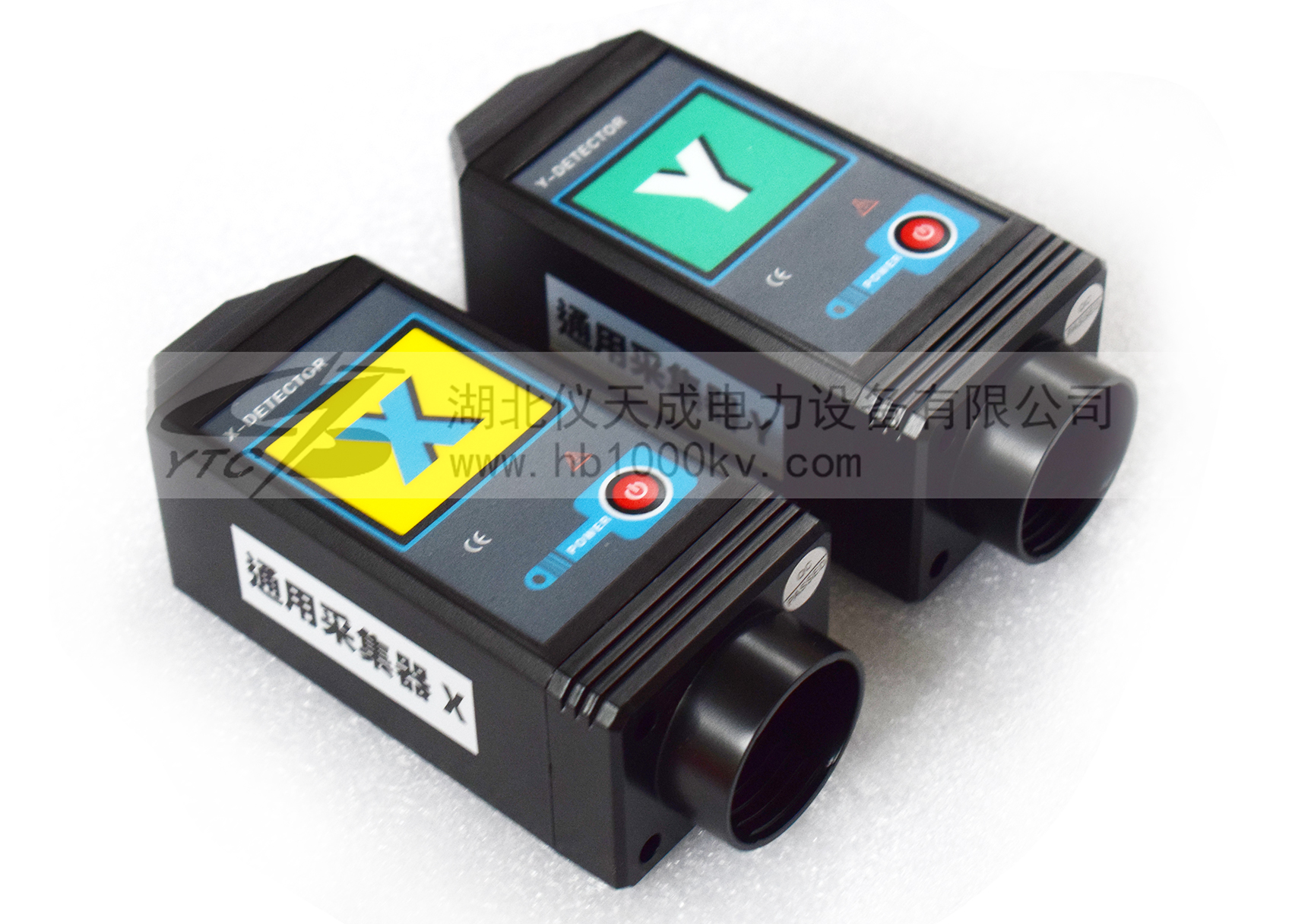

探测器：分核相、电流不同功能的探测器，探测器都内置有GPS模块、4G模块、315MHz/433MHz无线通讯模块，其中电流探测器一体化钩式设计，内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用；GPS模块、4G模块与服务器通讯并传输数据；多层柔性线圈用于采集电流及电流波形、频率、相位等信号。

柔性线圈（测电流功能选配）：即Rogowski Coil(洛氏线圈)，采用多层罗氏线圈技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，多层，无磁滞效应，几乎为零的相位误差，相位误差越低，高压核相就更加准确；柔性线圈无磁饱和现象，线性度极高，能满足测试大电流。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率，可以达到10mA，同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。

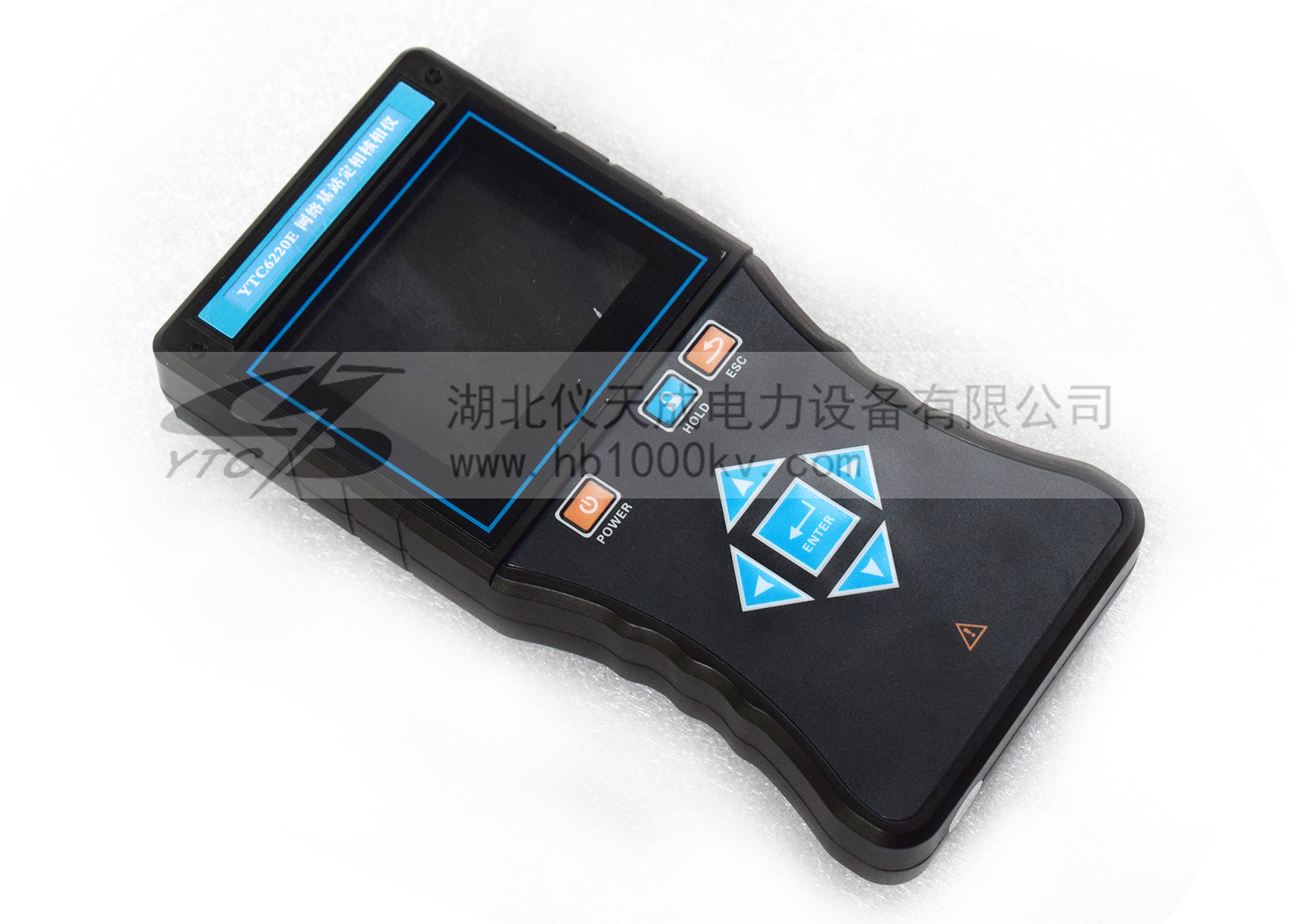

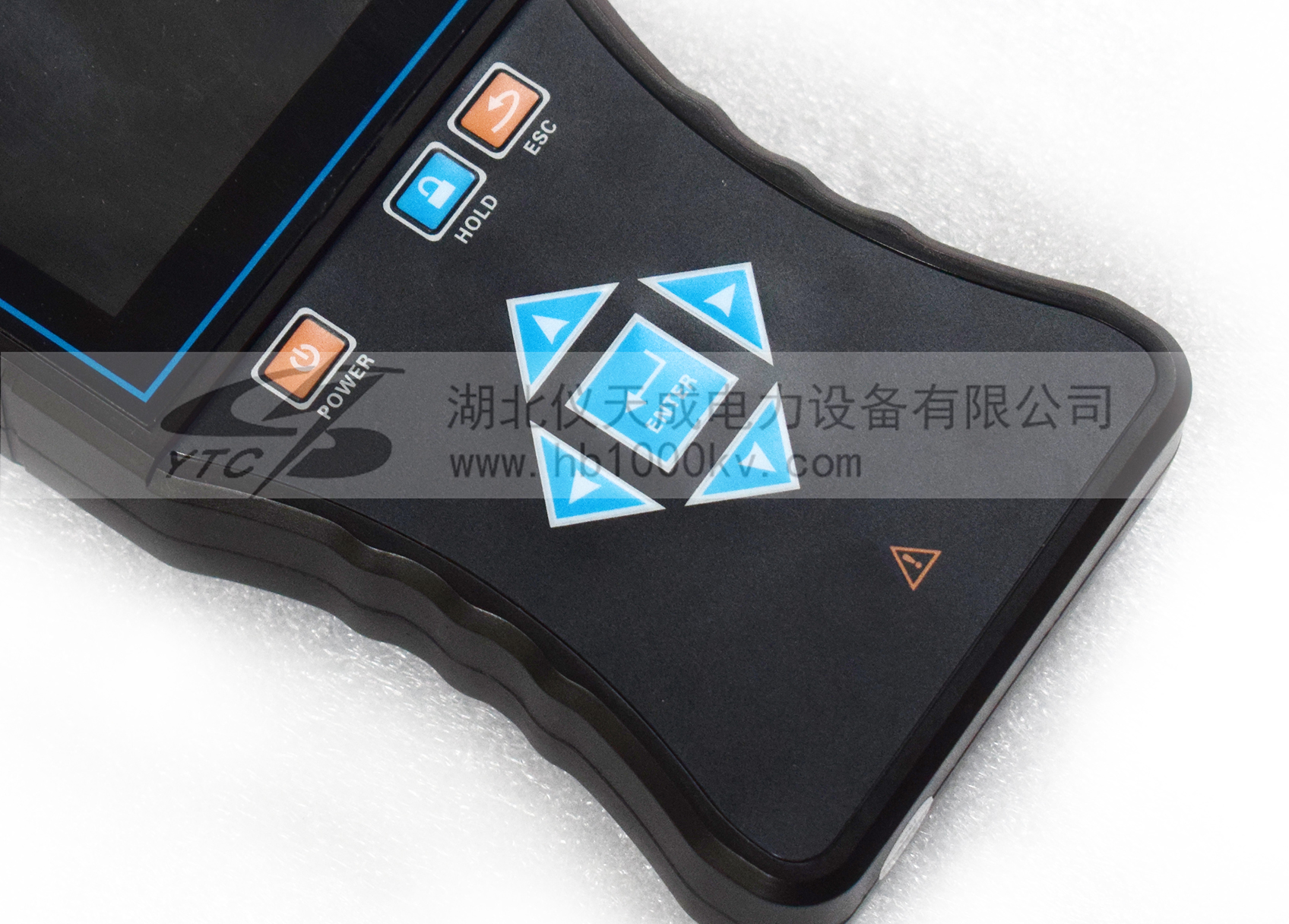

手持接收器：采用3.5寸真彩液晶屏设计，内置GPS模块、4G模块、315MHz/433MHz无线通讯模块，接收服务器发送的数据，也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息，具有“X信号正常、Y信号正常、A相、B相、C相、同相、异相”等语音提示，清晰直观，不同功能的接收器显示内容有差别。

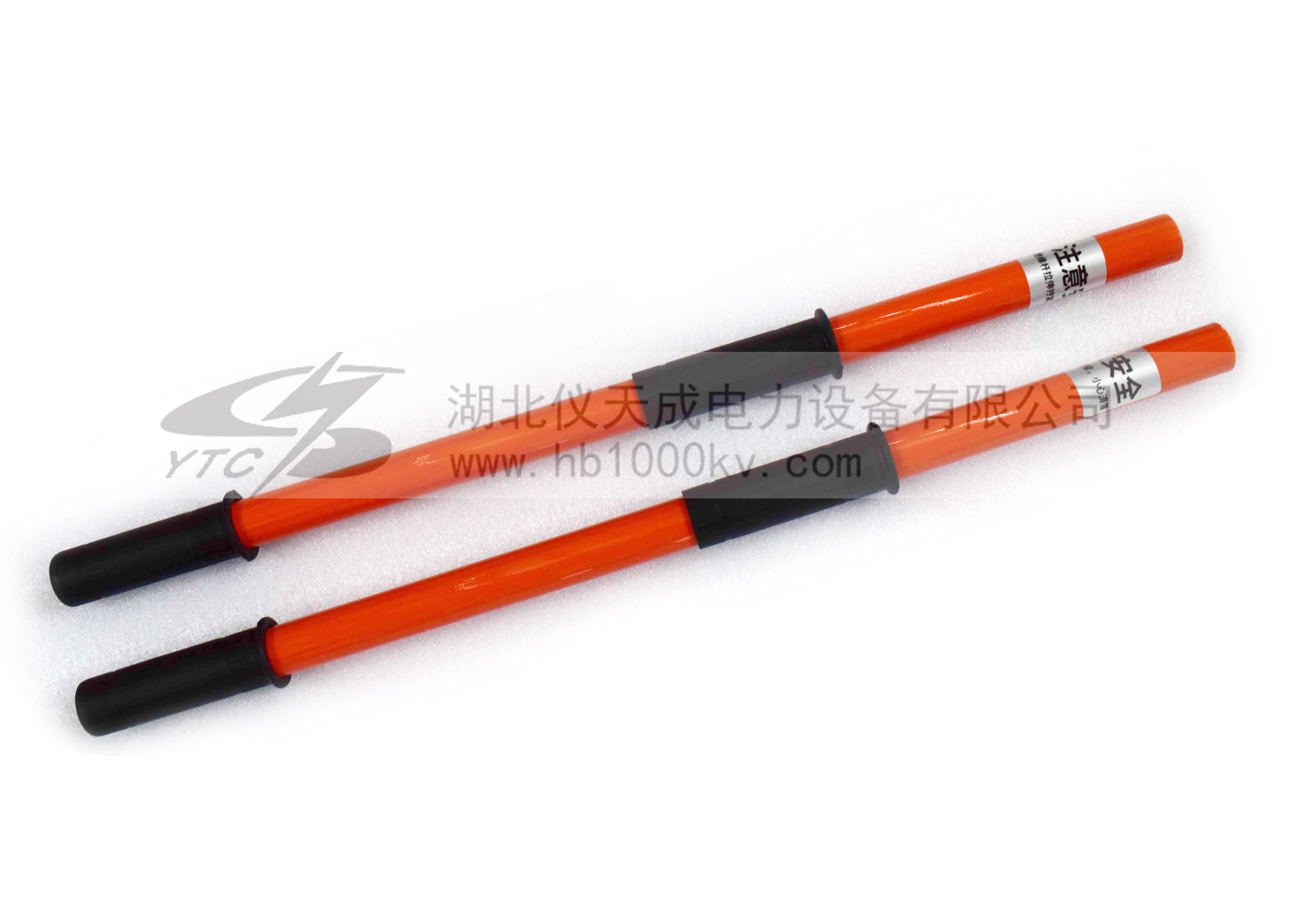

绝缘杆：伸缩绝缘杆，拉伸后长约3米，收缩后约0.6米，轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点，连接采集器，可以挂在线路中测试，也可以根据实际需要加长或减短绝缘杆的长度。

核相时： 空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对1V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠！

整套系统设备非常复杂，服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可，基站同一管辖区内可以安装3～5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。

技术参数 TECHNICAL PARAMETERS

系统功能	网络定相核相，地下室没有任何通讯信号的场所定相核相，本地核相；电流、频率、相位、相序、验电等测试（根据需要选购测试电流功能的探测器）
电源	基站：AC 380V （三相四线）
	接收器：7.4V可充锂电池，连续工作约4小时
	探测端：3.7V可充锂电池，连续工作约8小时
核相模式	基站定相核相模式、卫星授时模式、普通核相模式
电流测试	钩式CT，内置柔性线圈检测电流（选购电流功能的探测器）
电流采集器	一体化钩式设计，可测试Φ168mm的导线，或Φ168mm×245mm的母排（选购）

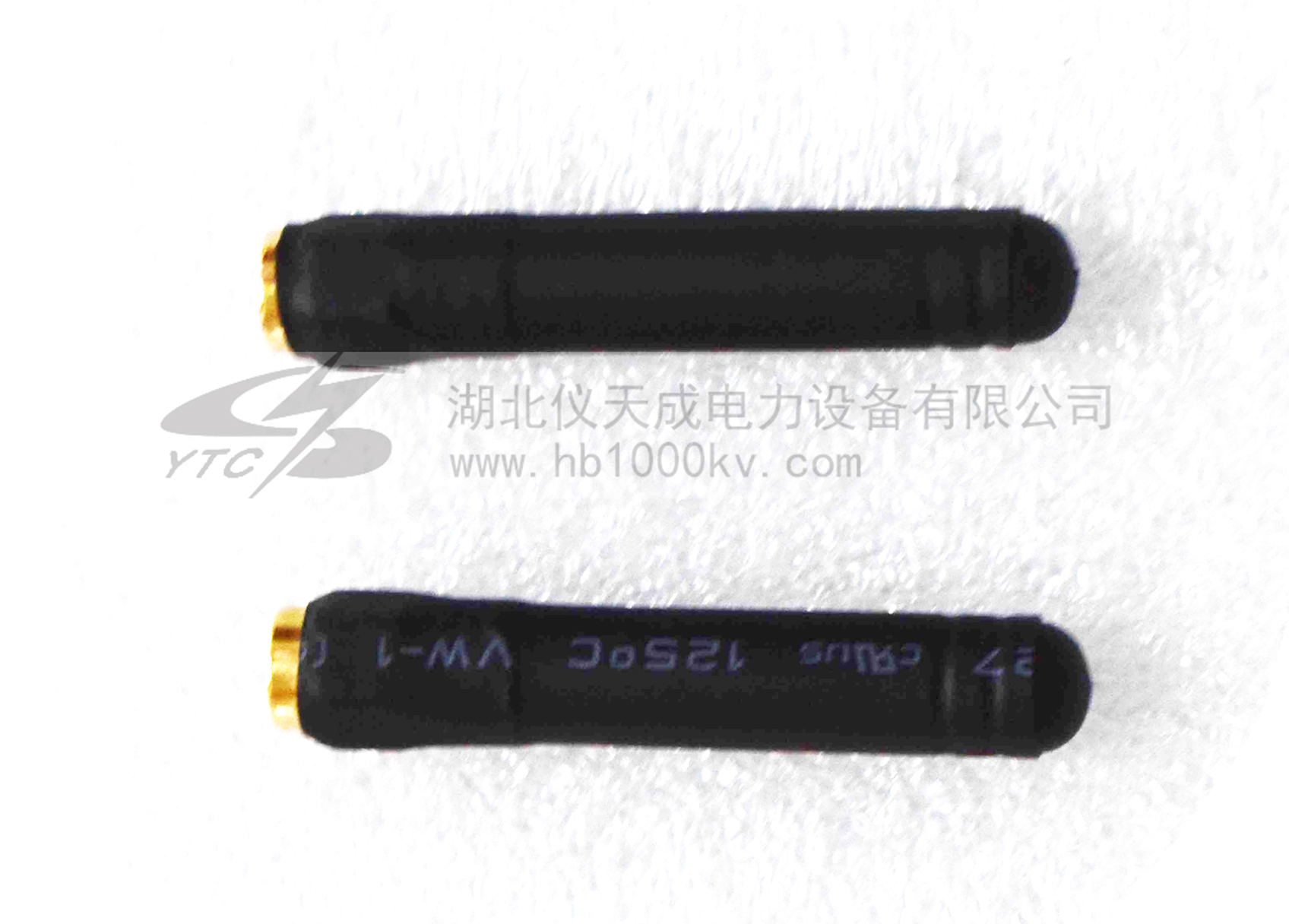

RF频率	315MHz、433MHz无线传输
通讯方式	基站与服务器采用4G通讯，手持接收器与服务器采用4G通讯，接收器与采集器采用315MHz/433MHz无线通讯，确保网络通讯安全稳定。
核相距离	卫星授时核相距离达500km以上
	本地核相距离约160m
	探测器与接收器通讯距离约80m
显示模式	3.5寸真彩液晶屏显示
量程	核相电压等级：AC 1V～550kV
	相位：0°～360°
	电流：0～20000A（选购）
	频率：45Hz～75Hz
分辨力	1°；0.01A（选购）；0.1Hz
精度(23℃±5℃，80%RH以下)	基站定相核相、卫星授时核相： ≤±10° （当基站或测量端的电网负荷率比较高时相位：≤±25°）
	普通核相：≤±10°
	电流：±2%
	频率：≤±2Hz
相别定性	XY两接收器显示的实时相角差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相，在210°～270°为异相或C相
语音功能	A相、B相、 C相、X信号正常、Y信号正常等语音功能
持续核相时间	在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相
绝缘杆尺寸	拉伸后长约3m；收缩后长约1m

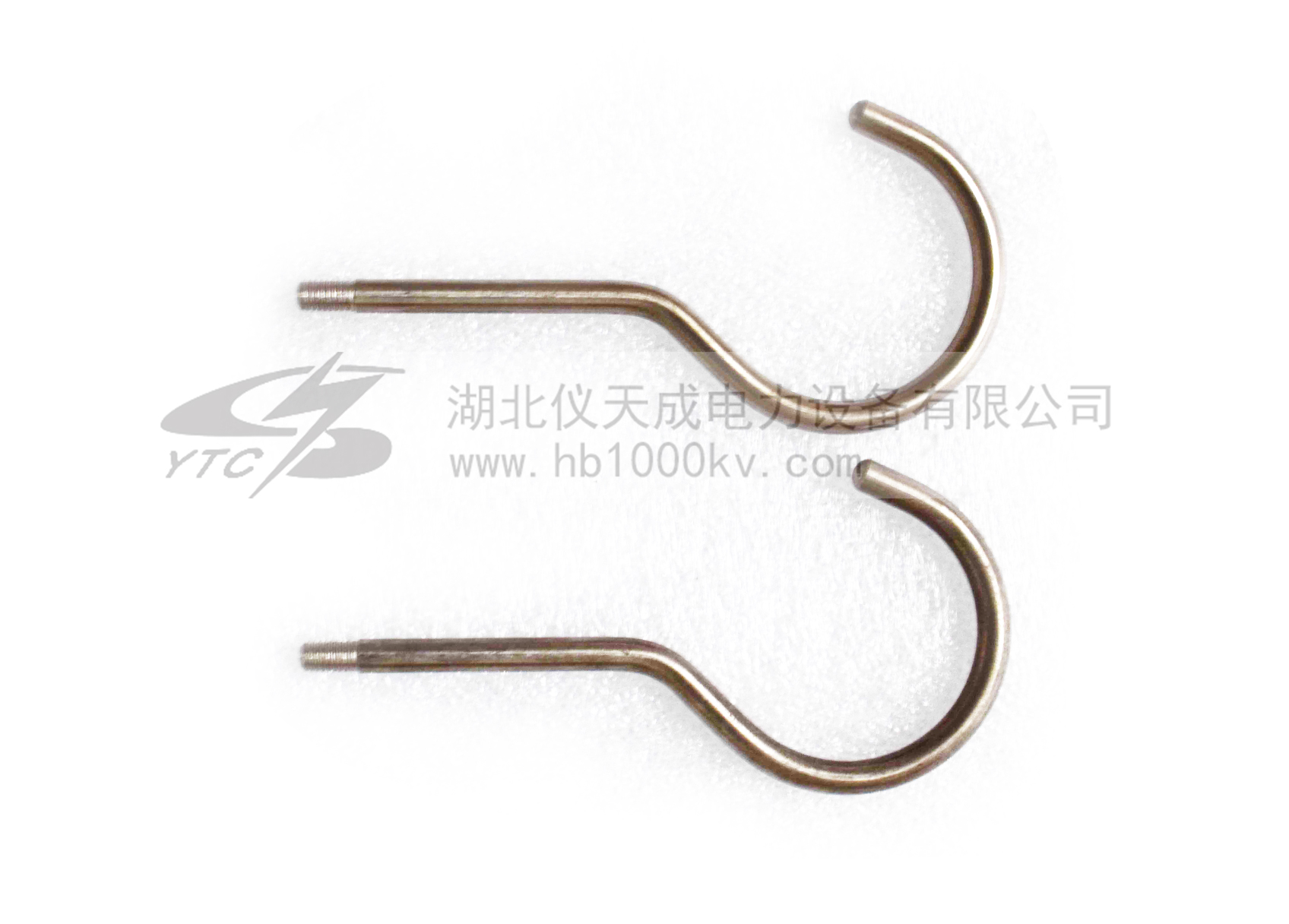

核相方式	接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
核相方式	非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

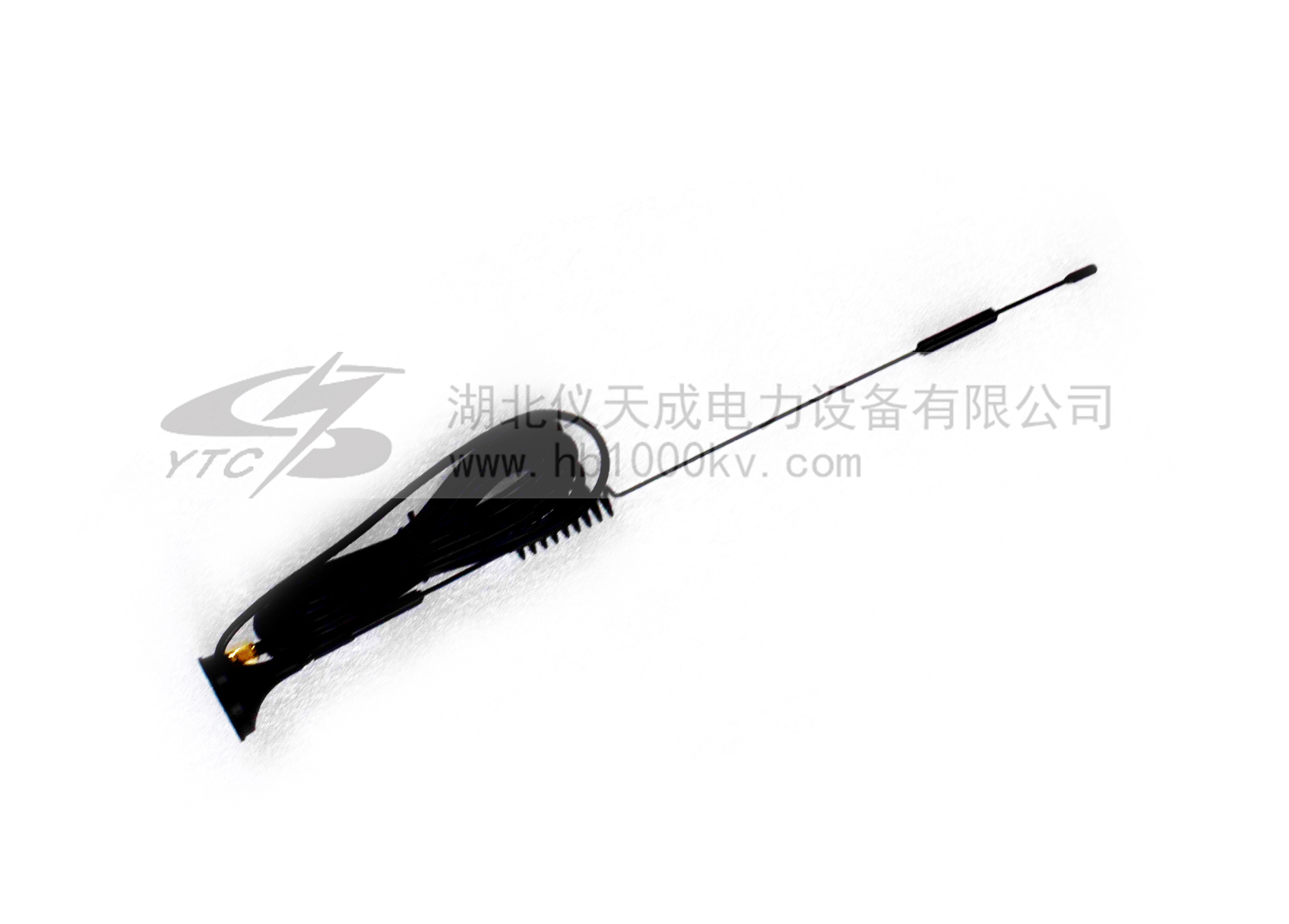

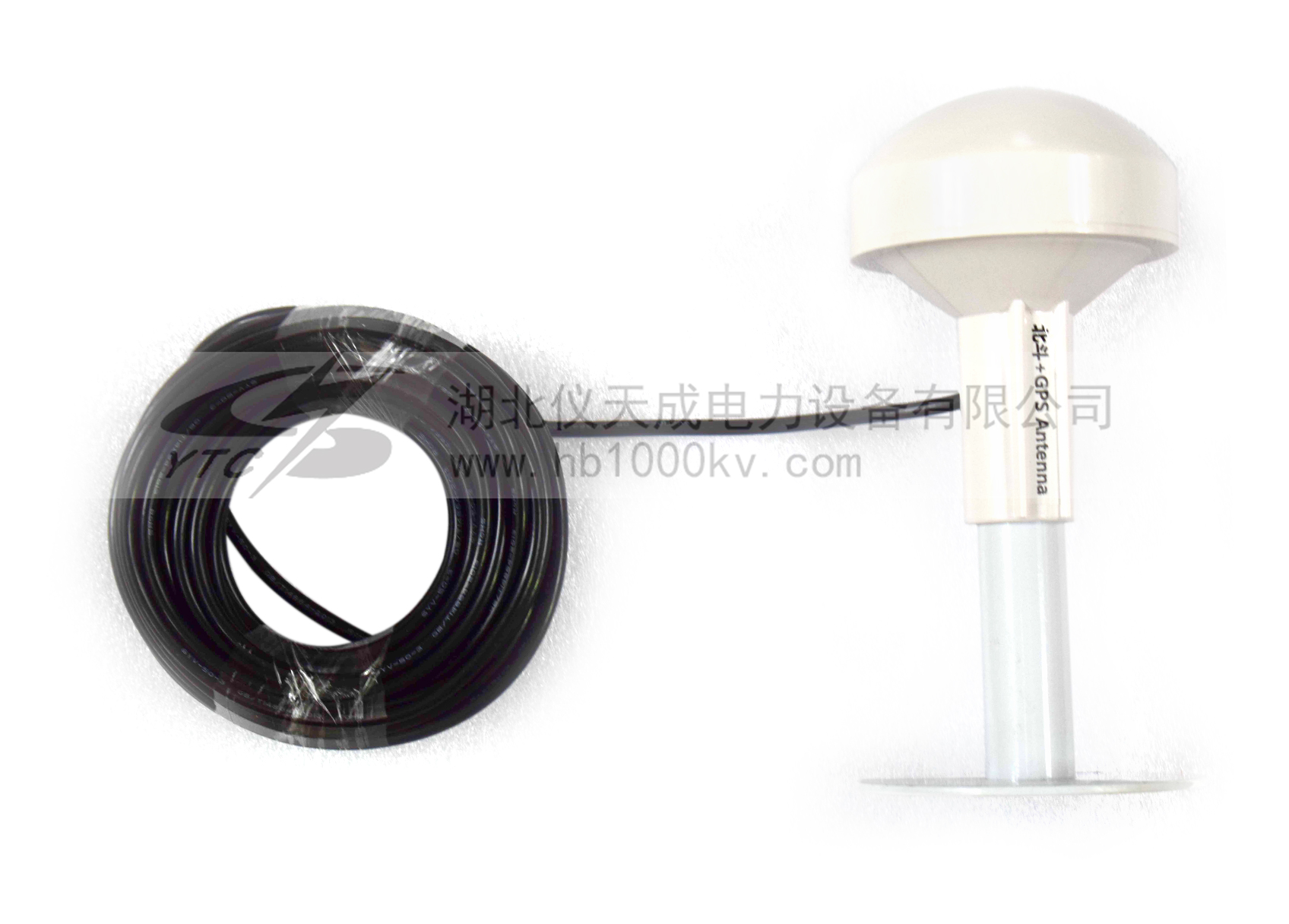

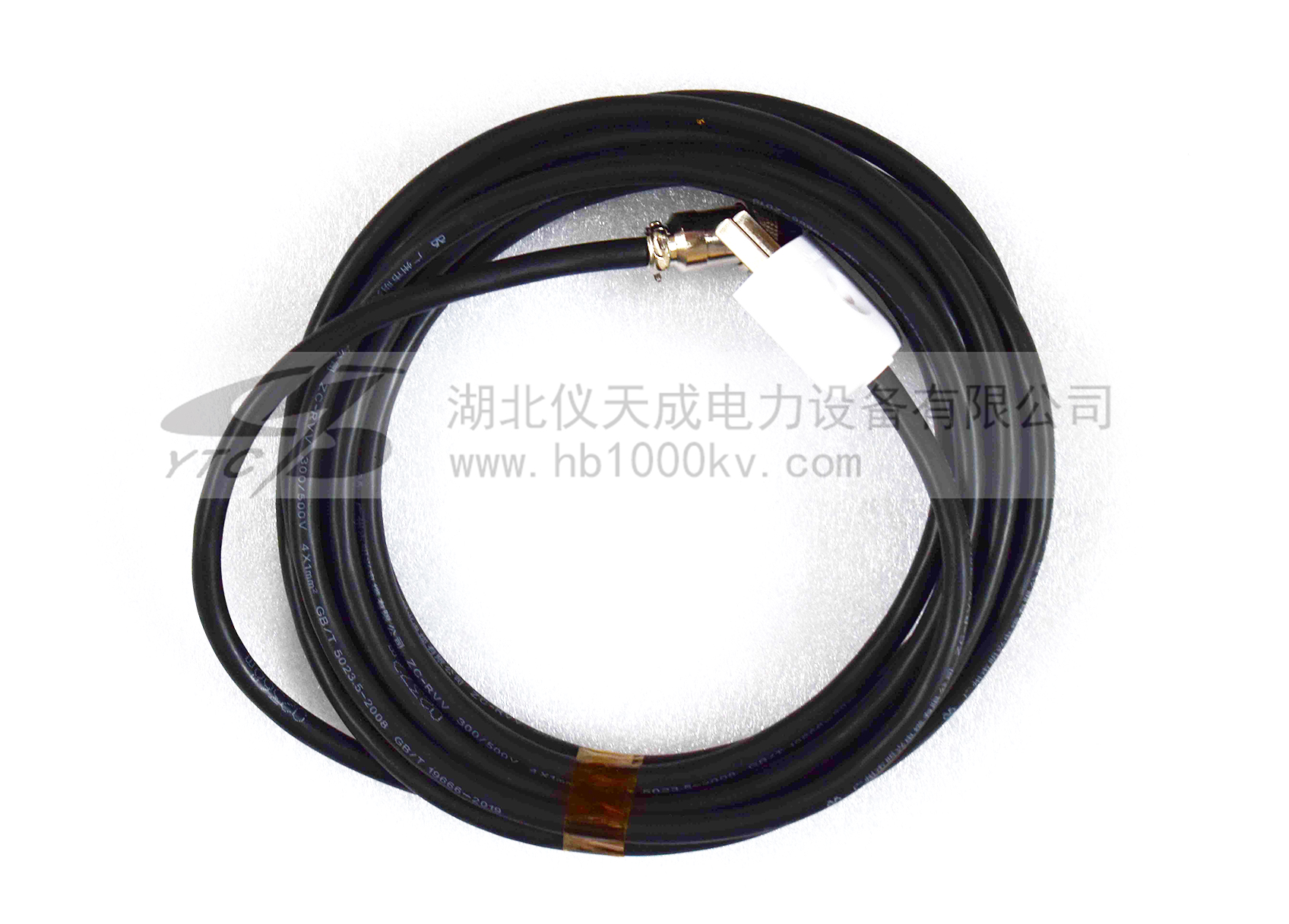

基站天线	GPS球形天线，线长5米；4G天线，线长5米
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换档	自动换档
采样速率	2次/秒
首次搜星时间	第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星。
卫星授时精度	小于30nS
仪表尺寸	基站：长宽厚300mm×200mm×85mm
	核相探测器：长宽厚145mm×60mm×48mm（单功能）
	电流探测器：长宽厚310mm×270mm×52mm（选购）
	接收器：长宽厚250mm×100mm×40mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
搜星指示	搜索卫星时动态显示“----”符号
自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
额定电流	探测器：35mA max；接收器：300mA max；基站：10mA max
电池电压	当电池电压低时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电
仪表质量	基站：1.6kg(含配件)
	探测器：205g(含电池)
	接收器：395g(含电池)
	绝缘杆：1.45kg
	总质量：12.6kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干扰	无特强电磁场；无433MHz、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
	探测器：2000V/rms(外壳前后两端之前)
	接收器：2000V/rms(外壳前后两端之前)
结构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
