绕组连同套管的交流耐压试验是电力设备检测中的一项重要内容。该测试旨在评估绕组和套管在电场压力下的耐受能力。根据实验要求，将待测样品连接到高压电源并施加特定的电压和频率，然后测量电流和电压之间的相位差和绝缘电阻。下面小编就和大家一起来了解下关于绕组连同套管的交流耐压试验，我们该如何去进行。
绕组连同套管的交流耐压试验，应符合下列规定：

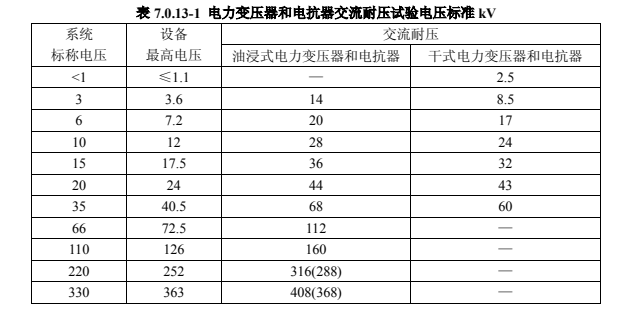

1.容量为 8000kVA 以下、绕组额定电压在 110kV 以下的变压器，线端试验应按表7.0.13-1 进行交流耐压试验；
2.容量为 8000kVA 及以上、绕组额定电压在 110kV 以下的变压器，在有试验设备时，可按表 7.0.13-1 试验电压标准，进行线端交流耐压试验；
3.交流耐压试验可以采用外施工频电压试验的方法，也可采用感应电压试验的方法。 试验电压波形尽可能接近正弦，试验电压值为测量电压的峰值除以√2 ，试验时应在高压端监测。外施交流电压试验电压的频率应为 45～65HZ，全电压下耐受时间为 60s。感应电压试验时，为防止铁心饱和及励磁电流过大，试验电压的频率应适当大于额定频率。除非另有规定，当试验电压频率等于或小于 2 倍额定频率时，全电压下试验时间为60s；当试验电压频率大于 2 倍额定频率时，全电压下试验时间为： 120 ×额定频率／试验频率（秒）, 但不少于 15 秒。
在绕组连同套管的交流耐压试验过程中，需要注意安全问题并遵循相关的标准和规定，以确保测试的可靠性和准确性。通过该测试，可以评估设备的安全性和可靠性，并为其维护和使用提供重要参考。
