互感器测试仪试验之前如何设置参数

返回打印来源：仪天成电力时间：2018/08/20 阅读：次

互感器测试仪试验之前如何设置参数呢?互感器测试仪主要用来测试互感器：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等参数，具有精度高、使用灵活等很多特点，但是由于可以测的数据比较多，因此在使用之前需要进行相应的参数设置，只有正确的设置了试验参数，才能达到仪器应该有的测试效果，本文就以YTC8750E变频式互感器综合测试仪简单介绍互感器测试仪试验之前如何设置参数。

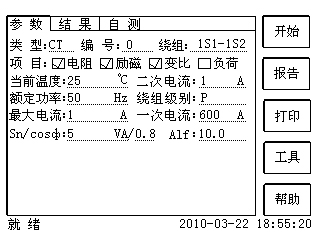

试验参数设置界面分别如图:

互感器测试仪参数设置步骤如下：

用旋转鼠标切换光标到要设置的参数位置。

（1）线路号、相别、CT编号、绕组号：可输入字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号.”。

（2）额定二次电流：电流互感器二次侧的额定电流，一般为1A和5A。

（3）级别：被测绕组的级别，对于CT，有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。

（4）当前温度：测试时绕组温度，一般可输入测试时的气温。

（5）额定频率：可选值为：50Hz或60Hz。

（6）最大测试电流：一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值。对于P级CT，假设其为5P40，额定二次电流为1A，那么最大测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么最大测试电流应设10%*15*5A=7.5A。

对于不同级别的CT，扩展参数的设置也不同，见表：

参数	描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
额定一次电流	用于计算准确的实际电流比	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定准确限值系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的复合误差	√
额定对称短路电流系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的峰瞬误差		√				√	√	√
额定暂态面积系数	铭牌上的规定，默认：20		√					√	√
一次时间常数	默认：100ms		√					√	√
二次时间常数	默认：3000ms		√						√
工作循环	C-t1-O或C-t1-O-tfr-C-t2-O，默认：C-t1-O循环		√					√
t1	第一次电流通过时间，默认：100ms		√					√
tal1	一次通流保持准确限值的时间，默认：40ms
tfr	第一次打开和重合闸的延时，默认：500ms。选择C-t1-O-tfr-C-t2-O循环才显示		√					√
t2	第二次电流通过时间，默认：100ms。选择C-t1-O-tfr-C-t2-O循环才显示		√		√			√
tal2	二次通流保持准确限值的时间，默认：40ms 选择C-t1-O-tfr-C-t2-O循环才显示		√					√
额定仪表保安系数	铭牌上的规定，默认值：10。用于计算极限电动势及其对应的复合误差			√
扩大电流标定 ext	范围：100％～400％，默认：120％			√
额定计算系数						√
额定拐点电势Ek						√
Ek对应的Ie						√
面积系数							√
额定Ual	额定等效二次极限电压						√
Ual对应的Ial							√

不同厂家生产的互感器测试仪参数设置的方法都大同小异，电力工作者在实际的试验之前，需要熟的产品使用说明书，严格按照说明书的要求规范来进行接线、参数设置、试验，这样就能达到仪器应该有的测试精度。

湖北仪天成电力设备有限公司
2018年8月20日
